FCP:拆解報告：錘子20000mAh 2A1C 45W PD雙向快充移動電源

近期羅老師開始了直播帶貨，雖說時間不久，但是每次取得的成績卻不容小覷。從首秀超過1.1億元的交易總額到直播帶貨倍思氮化鎵快充，2小時銷售10000臺，可見他的人氣之高，不言敗的精神也著實讓粉絲們佩服。

作為錘子科技的創始人，羅老師的公司雖已被字節跳動收購，但是相關的數碼產品研發卻沒有因此停滯。最近充電頭網拿到了錘子一款20000mAh的45WPD雙向快充移動電源，這款充電寶不僅容量大，而且支持45W雙向PD快充，此外還配有兩個USB-A口，均支持18W快充輸出，非常實用。下面我們就對這款移動電源進行拆解，看看如今的錘子產品做工如何。

一、錘子45W雙向快充移動電源外觀

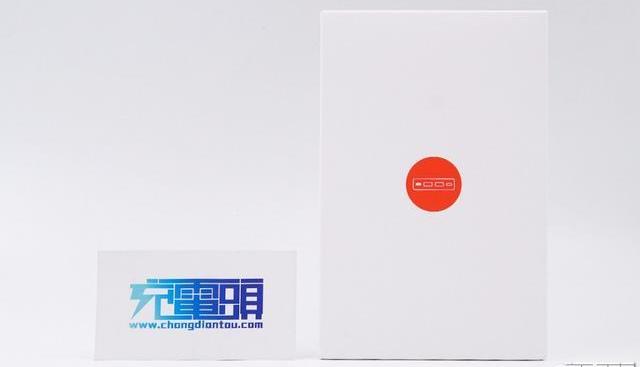

包裝盒正面中心有紅底加移動電源輸出端簡圖組成的logo標識，此外無其它信息，設計簡單。

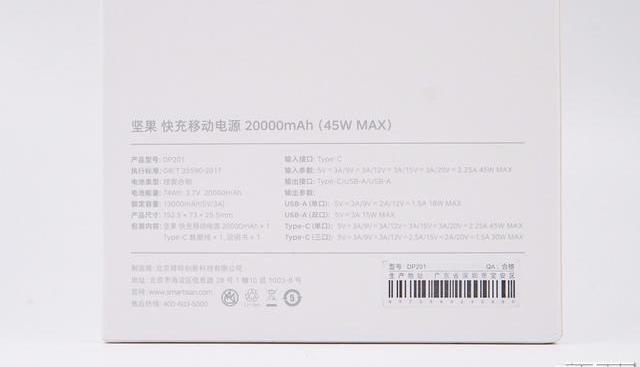

盒子背面標印有產品的規格參數信息。

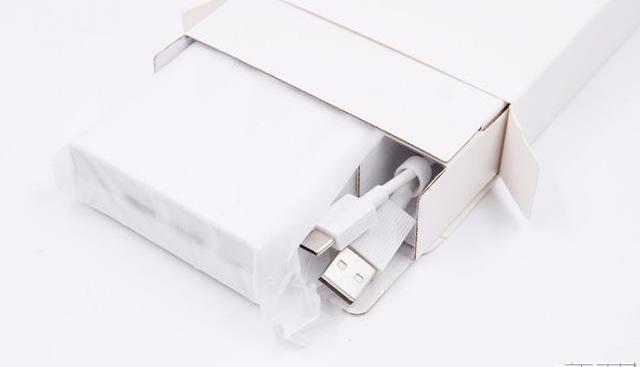

包裝盒內部還有硬質紙盒用來放置移動電源和數據線，移動電源外套有防塵塑料袋。

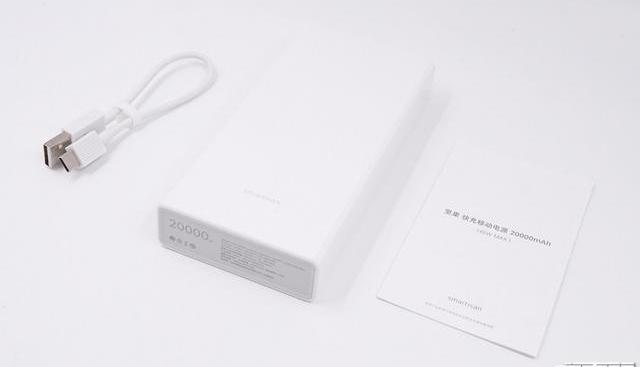

包裝內含移動電源、USB-AtoUSB-C數據線以及使用說明書。

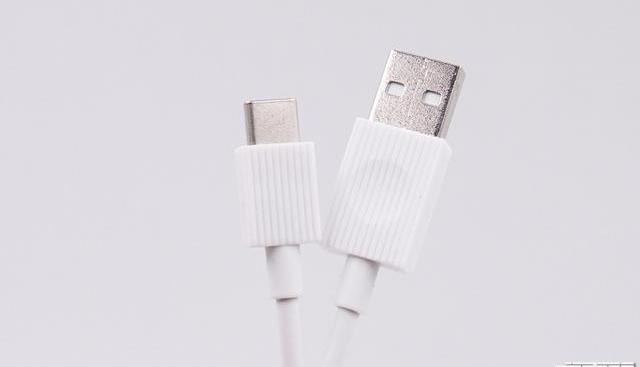

數據線兩端做了抗彎折處理，線頭塑料外殼采用條紋加凹面設計，方便插拔使用以及增加手感。

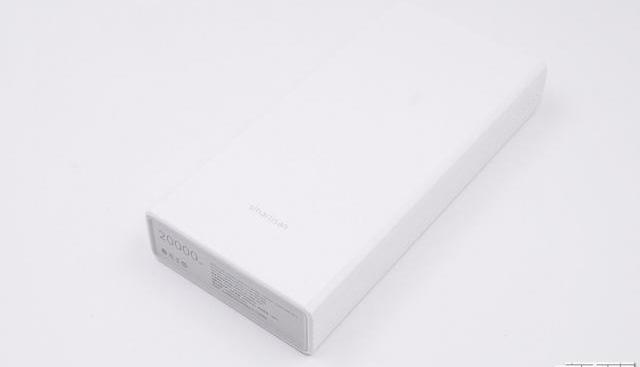

移動電源機身殼采用波浪形外觀造型設計，表面啞光處理，機身邊角弧面過渡不硌手，產品整體使用手感好。

美國政府問責辦公室：加密監管需要解決機構間缺乏合作的問題:金色財經報道，國會監督機構、美國政府問責辦公室 (GAO) 發布了一份6月份完成的關于金融區塊鏈使用監管框架的報告。 該報告表示，加密監管需要解決機構間缺乏合作的問題。加密資產交易平臺和穩定幣是缺乏監管的產品，將非證券加密資產的現貨市場確定為監管差距的中心，并指出，通過指定聯邦監管機構對非證券加密現貨市場進行全面的聯邦監督，國會可以減輕金融穩定風險，并更好地確保平臺用戶得到保護。該報告建議七個相關監管機構共同建立或調整現有的正式協調機制，以共同識別區塊鏈相關產品和服務帶來的風險，并制定及時的監管應對措施。[2023/7/25 15:56:37]

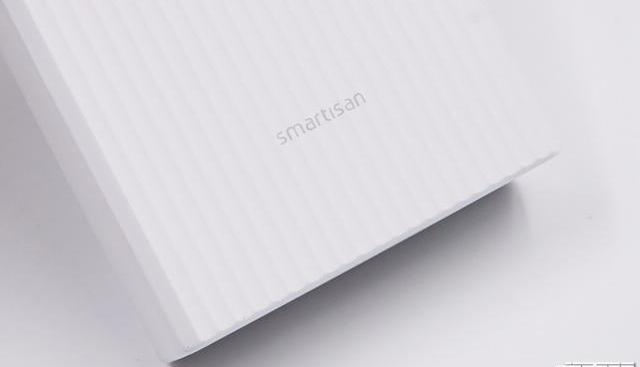

機身正面下端印有錘子的“Smartisan”英文品牌。

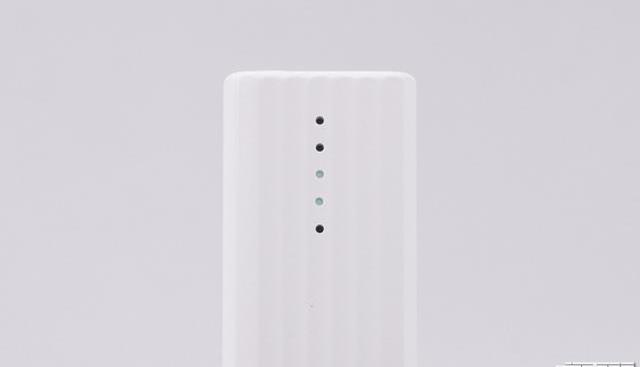

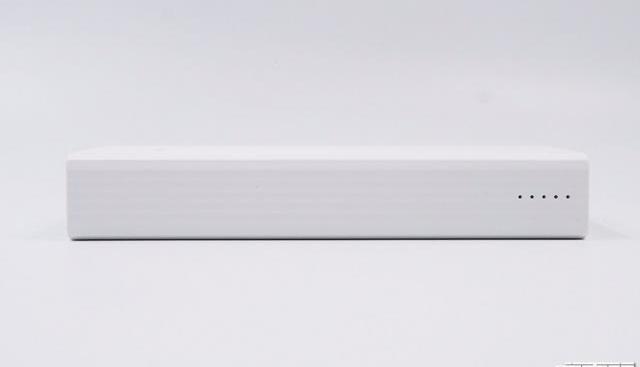

機身側面靠近輸出端處設有LED指示燈。

五顆LED燈中，上面四顆為電量指示燈，并且采用的是走馬燈式電量顯示方式；最下面一顆為快充指示燈，當移動電源進入快充狀態時才亮。

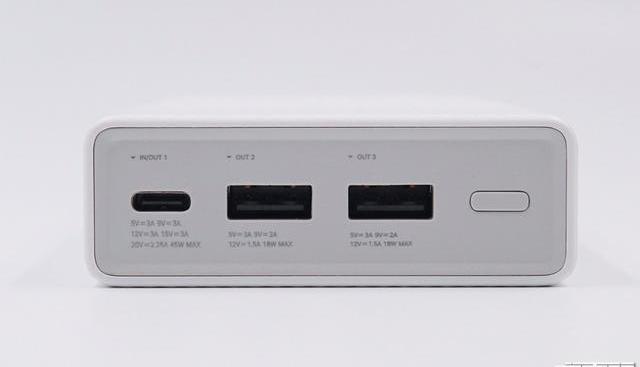

輸的頂面配備2A1C三個USB接口以及電源開關鍵。三個接口均采用黑色膠芯，接口旁還標有相應的規格參數。

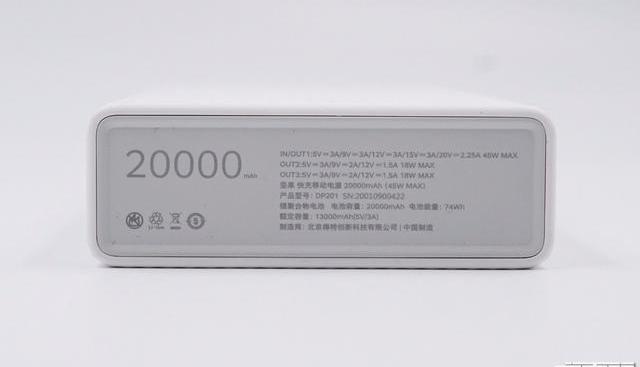

底部外殼上印有移動電源的規格參數產品型號：DP201SN：20010900422電芯類型：鋰聚合物電池電池容量：20000mAh電池能量：74Wh額定容量：13000mAh制造商：北京得特創新科技有限公司

ARK報告：機構和大資金用戶投資比特幣的興趣不斷增長:7月6日消息，Ark Invest 最新的比特幣報告表示，比特幣的供應量中有近 70% 的比特幣在至少一年內沒有轉移，表明持有者基礎正在增強，并且長期的比特幣投資者對其有信心。

報告指出，比特幣在 6 月份以 30,460 美元的價格收盤，月度漲幅為 11.9%。比特幣找到了強勁的技術支撐，月底價格比 200 周移動平均線高出 14%。此外，自從黑石集團在 6 月 15 日提交了比特幣現貨 ETF 的申請后，Grayscale 比特幣信托基金（GBTC）的折價從 42% 降至 30%，達到了一年來的最低點。這種折價的縮小可能表明市場對比特幣現貨 ETF 批準的預期增加，從而增加了 GBTC 轉化為 ETF 的可能性。

報告還指出，6 月份場外交易平臺上的比特幣持有量達到了一年來的最高點，比特幣的余額增加了 60%，這表明機構和大型資金配置者對比特幣作為投資選擇的關注度正在增加。[2023/7/6 22:22:15]

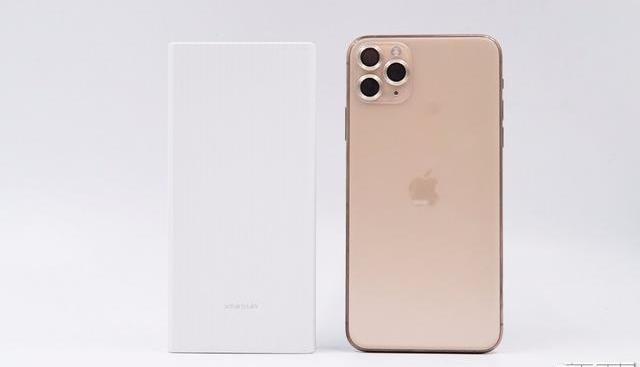

和蘋果iPhone11ProMax大小比較，兩者大小相當。

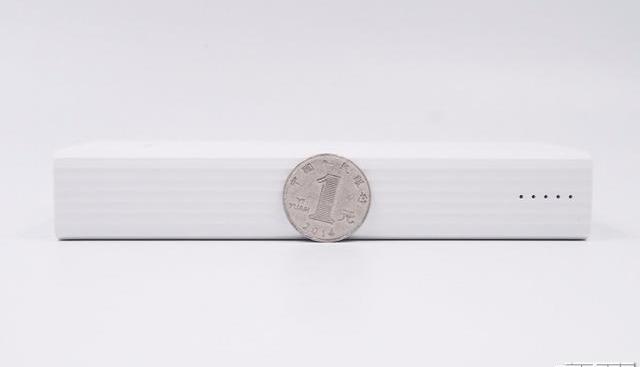

厚度比一元硬幣直徑一樣。

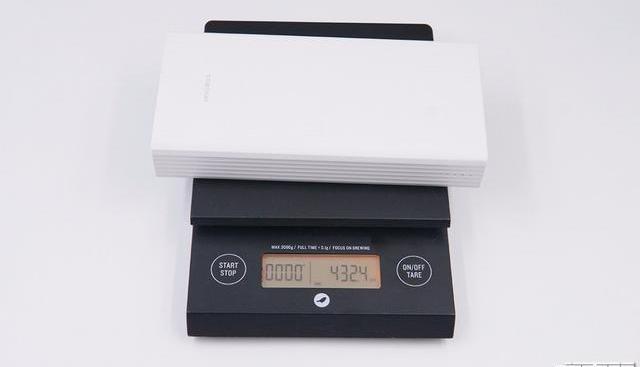

凈重約為432g。

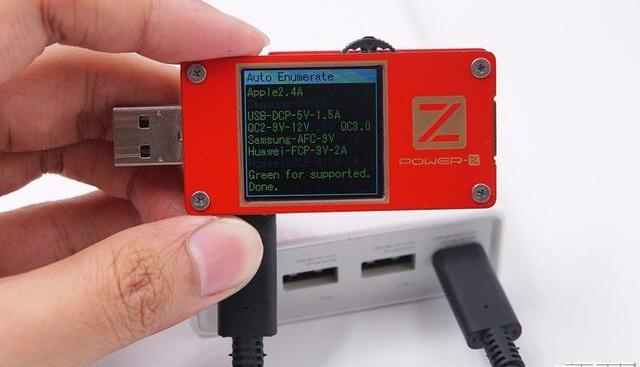

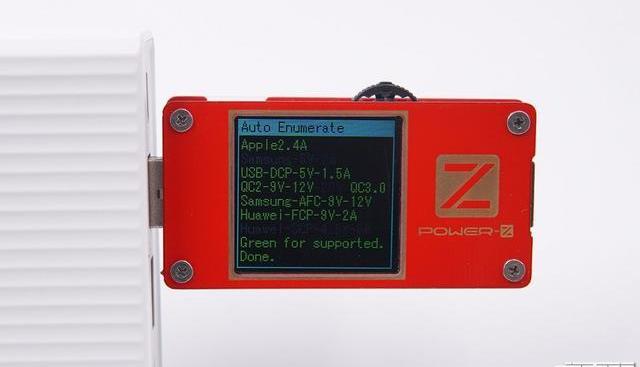

使用ChargerLABPOWER-ZKT001檢測兩個USB-A口的輸出協議，發現它們都支持Apple2.4A和DCP協議，以及QC2.0、QC3.0、AFC、FCP多個快充協議。

另外使用KT001檢測USB-C口的輸出協議，發現C口同樣支持Apple2.4A、DCP、QC2.0/3.0、AFC、FCP這些協議。

檢察日報發文探討《數字經濟背景下“NFT”的法律屬性與風險治理》:5月16日消息，最高檢旗下檢察日報在5月15日“觀點·專題”整版頁面下討論《數字經濟背景下“NFT”的法律屬性與風險治理》，該專題分為三個觀點板塊：《強化風險研判精準懲治違法犯罪》、《數字作品NFT交易平臺負有著作權保護責任》、《NFT數字資產的權利屬性》。

浙江省人民檢察院第四檢察部主任王霞芳認為，對于信息技術發展帶來的新業態，檢察機關要善于準確把握創新發展與違法犯罪的界限，既要依法保護“真創新”，又要能夠及時發現、精準懲治以創新之名行犯罪之實的“偽創新”，避免出現“劣幣驅逐良幣”的現象。[2023/5/16 15:05:24]

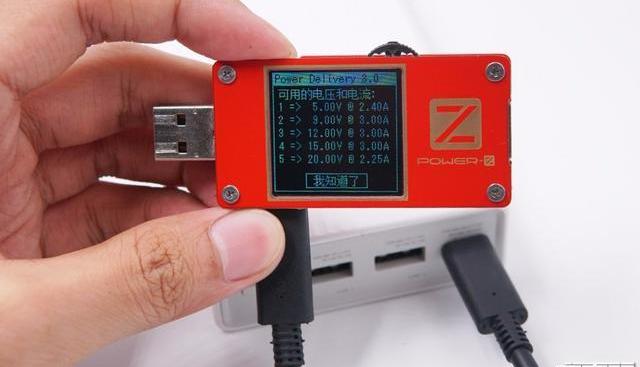

除此之外，其PDO報文顯示USB-C口還支持USBPD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

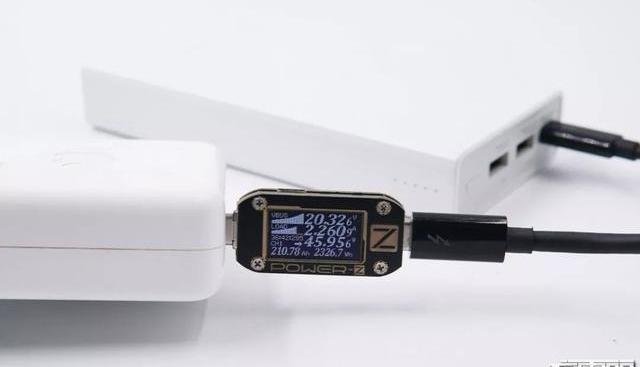

輸入方面，使用蘋果61W充電器給移動電源充電，電壓20.32V，電流2.26A，充電功率約為45.95W，成功開啟PD快充。

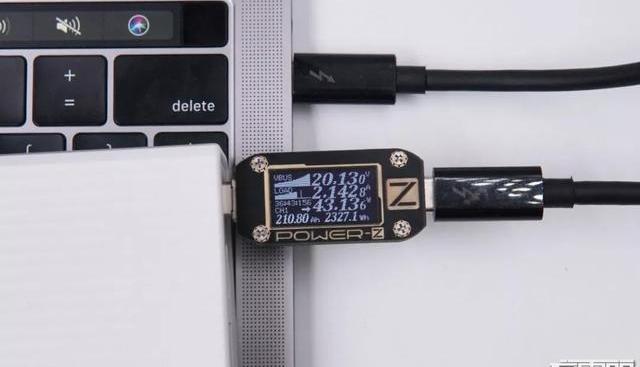

輸出方面，使用錘子這款移動電源給MacbookPro充電，電壓20.13V，電流2.14A，充電功率約為43.13W，成功開啟PD快充。

二、錘子45W雙向快充移動電源拆解

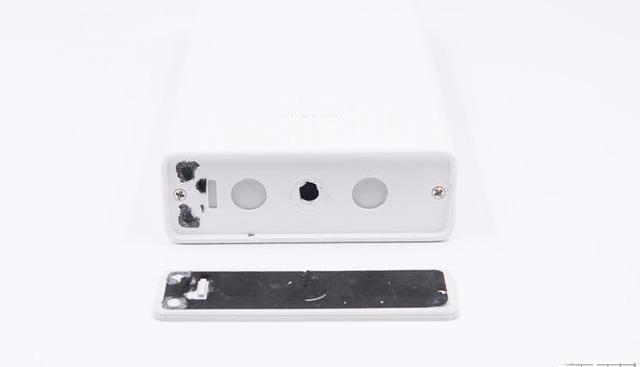

底部外殼使用黑色雙面膠粘貼固定，拆下后可以看到機身殼兩側有螺絲進行固定。

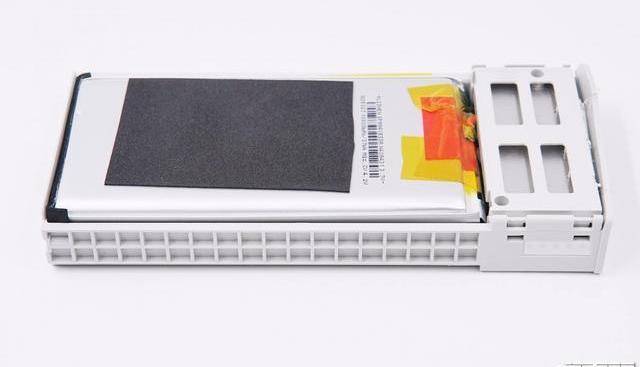

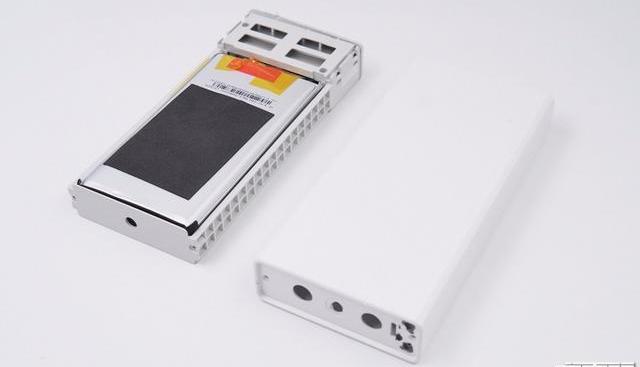

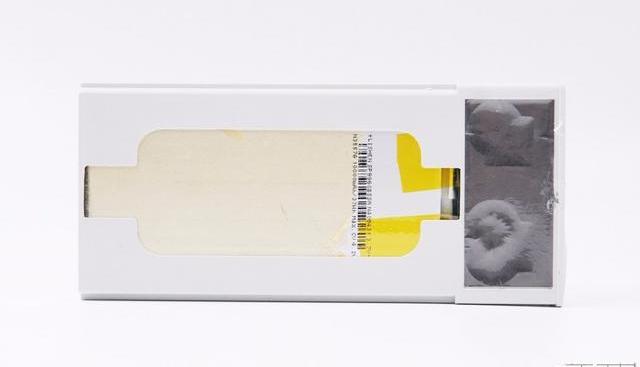

拆下螺絲即可從另一端將塑料支撐框架抽出。

支撐架頭部有保護塑料板，對角使用螺絲固定，并鏤空設計防止內部積熱，此外還有固定槽用來放置電芯，電芯貼有泡棉膠保護。

Coinbase(COIN.O)漲超13%:金色財經報道，Coinbase(COIN.O)漲超13%，Q1營收超預期，凈虧損大幅收窄至7900萬美元。[2023/5/5 14:45:29]

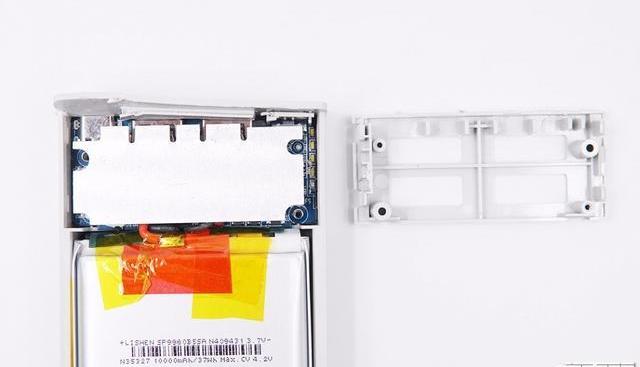

拆掉保護塑料板，PCB板上配有大塊金屬散熱片幫助散熱。

在散熱片和PCB板之間有導熱墊導熱。

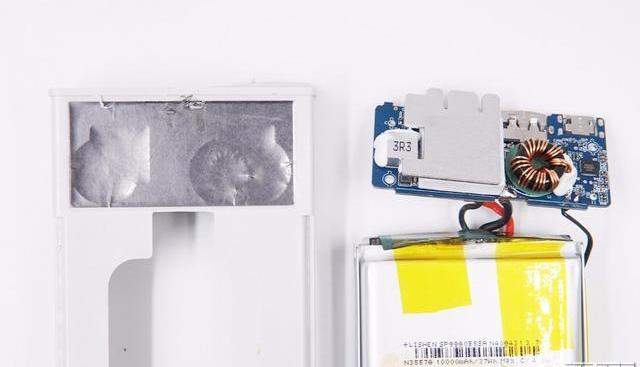

支撐架另一面頭部貼有石墨導熱貼紙，塑料板部分鏤空，同樣是為了幫助電芯散熱。

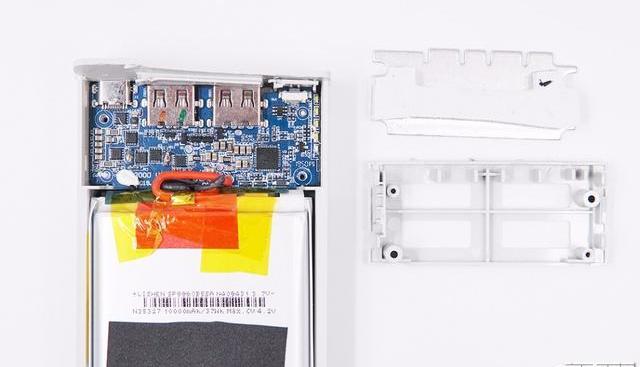

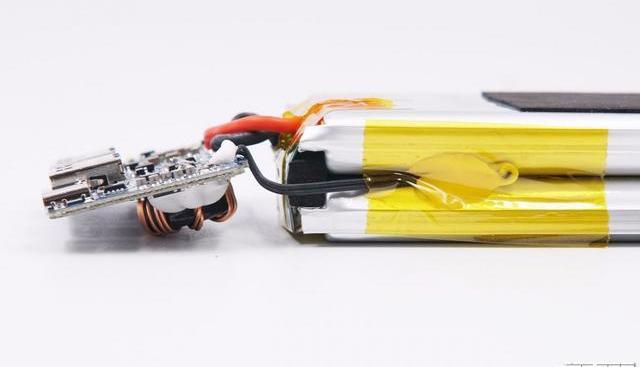

將電芯和PCB板取出，電路板背面同樣有金屬散熱片和導熱墊設計。

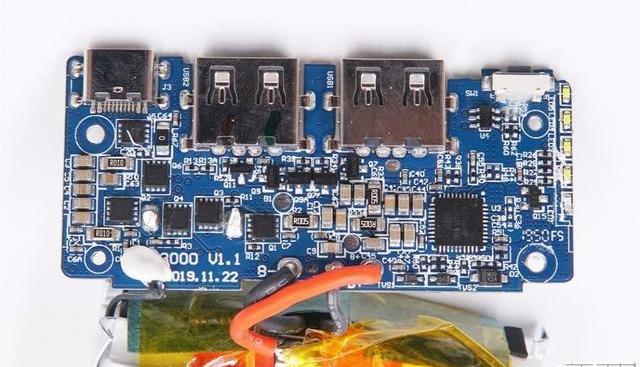

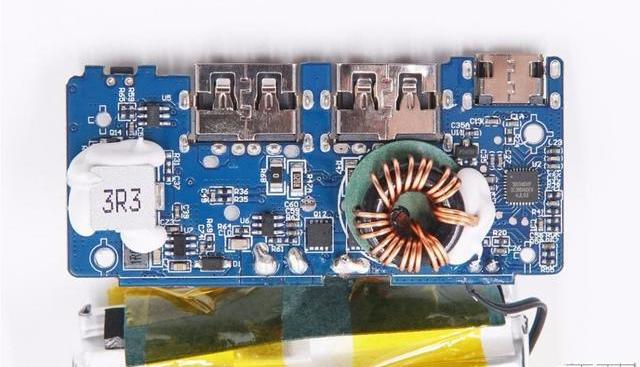

PCB板正面一覽，兩顆電感打膠固定。

PCB板背面一覽。

經過對移動電源電路觀察分析發現，錘子這款20000mAh45WPD雙向快充移動電源采用兩路電路設計，其中USB-C一路采用USBPD協議芯片搭配升降壓控制芯片實現移動電源雙向快充功能；另外兩個USB-A口為一路由一顆升降壓芯片進行控制輸出，單口快充雙口輸出則智能分配功率。下面我們從輸入端開始一一了解各個芯片信息。

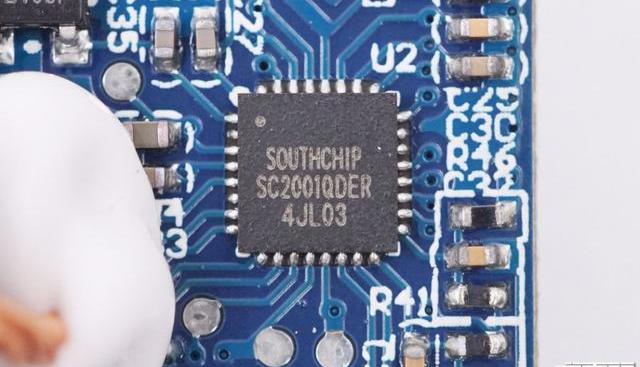

USBPD協議芯片采用南芯SC2001。這款芯片最多可支持五口輸出，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPERVOOC等多種快充協議；且具有30V的額定電壓和多重內置保護，包括過熱保護、恒功率、恒流和過壓保護，以確保系統的安全運行。

HyperPay上線pGALA并支持pGALA充值HyperCard:據官方消息，日前，HyperPay錢包已支持pGALA充提幣和閃電兌換功能，并新增支持HyperCard pGALA幣種充值，用戶可以在HyperPay賬戶中存入對應的pGALA以釋放消費額度。

HyperCard是HyperBC集團所推出的加密資產預付卡，支持BTC、ETH、USDT、USDC、BNB等21種充值幣種，當前HyperCard有虛擬卡和實體卡兩種卡類，虛擬卡當前支持萬事達歐元卡和Visa美元卡。[2022/11/8 12:33:01]

此外SC2001內部集成了門驅動器、10bitADC以及高精度放大器，可以將外部組件數量降到最少；適用于充電器、車充、移動電源、多口充等產品領域，已獲各大廠青睞，并在逐步送樣中。此前充電頭網已經對南芯SC2001做了相關報道。

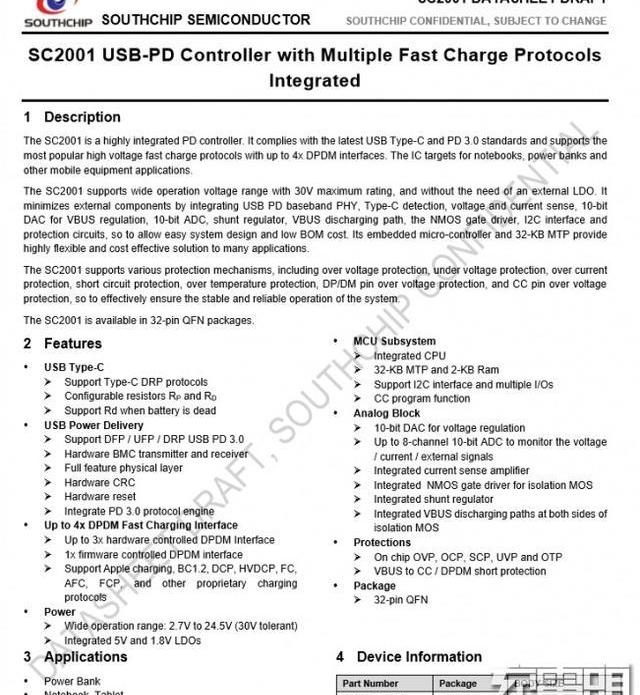

南芯SC2001資料信息。

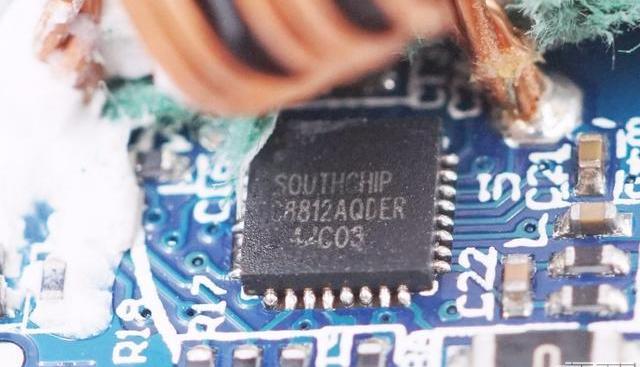

南芯SC8812A高效率同步雙向升降壓芯片，支持升壓或降壓為1到4節電池充電，可完成充電、放電控制，支持各種電壓轉換和充電狀態指示；內置10bitADC，采用I2C數控接口，配置輸出電壓和限流值，簡化的外部器件，有助于減少占板面積，控制電路板背面四顆開關管進行電壓轉換。

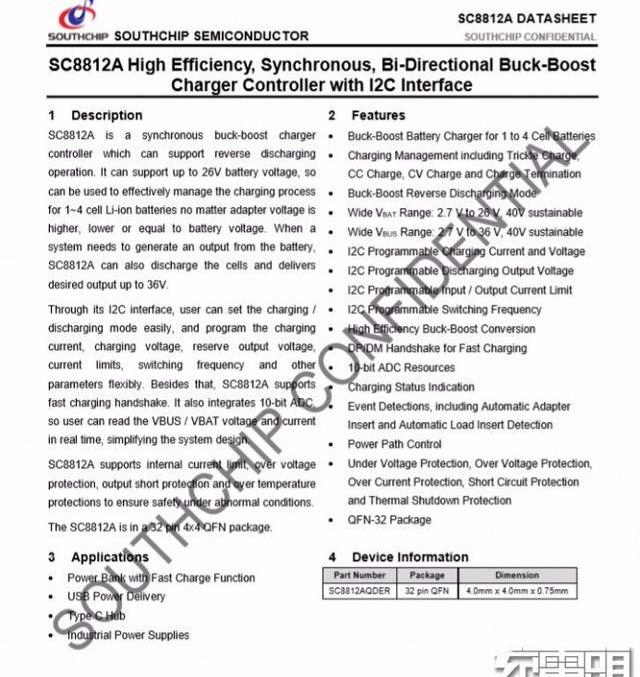

南芯SC8812A資料信息。

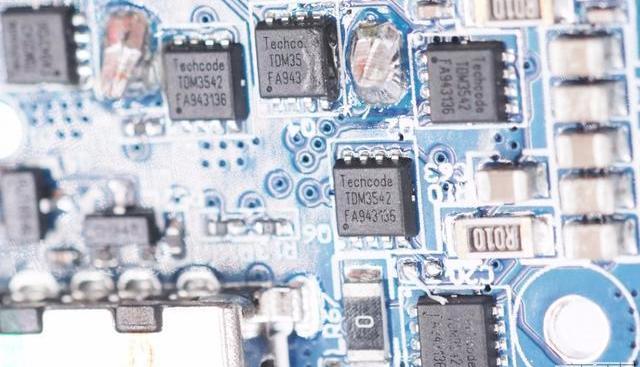

六顆Techcode泰德TDM3542NMOS管，其中四顆用于同步升降壓電壓轉換，右下角兩顆作為USB-C口切換保護開關。

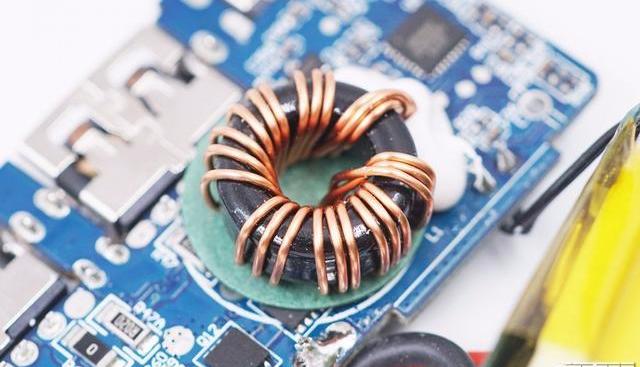

升降壓電感打膠固定，并且和電路板之間有青稞絕緣紙隔離，細節講究。

HYCON宏康鋰電保護芯片，HY2120，用于移動電源內部2串電池組的保護。

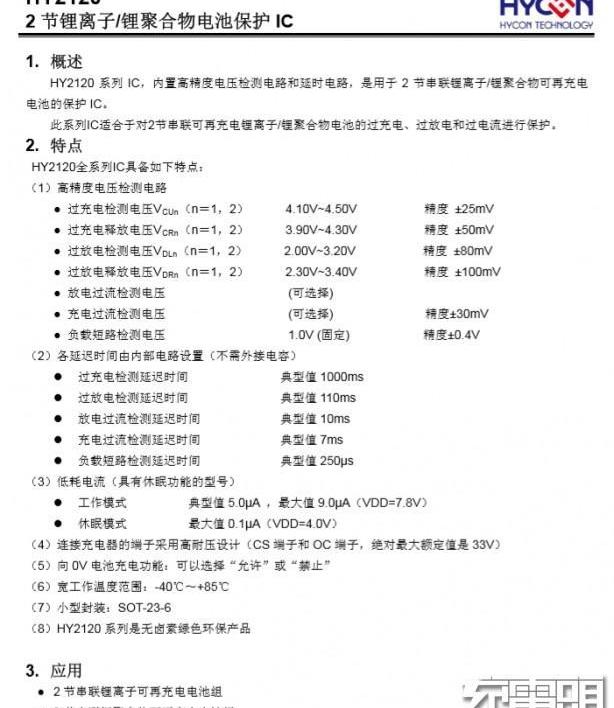

HYCONHY2120詳細資料。

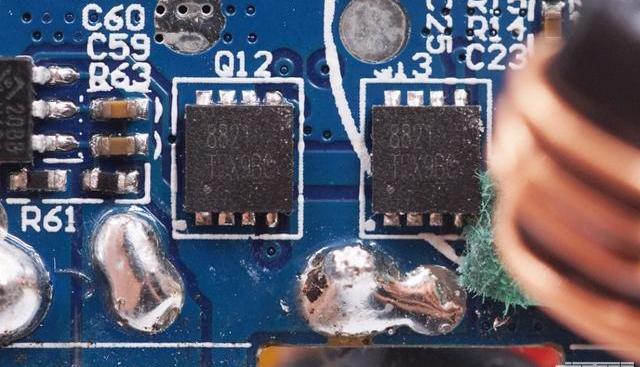

兩顆絲印8821鋰電保護MOS管并聯。

鈺泰ETA30002串電池均衡IC，采用電感均衡，可提供最大2A的均衡電流，最高傳輸效率92%，均衡精度30mV，自動檢測電池是否平衡，并且支持電池過電壓保護。

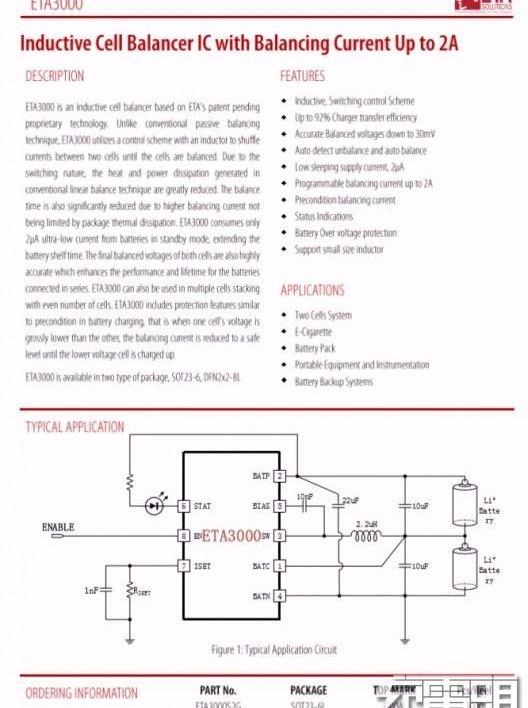

鈺泰ETA3000詳細資料。

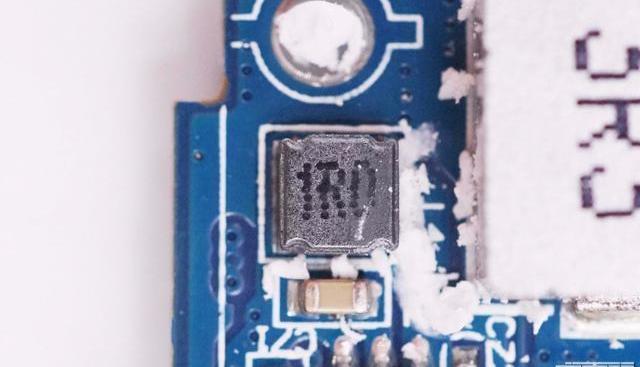

1R0工字電感，用于配合鈺泰ETA3000進行電池均衡。

兩塊電芯之間配有熱敏電阻進行溫度監測，并且打膠以及粘貼膠帶固定。

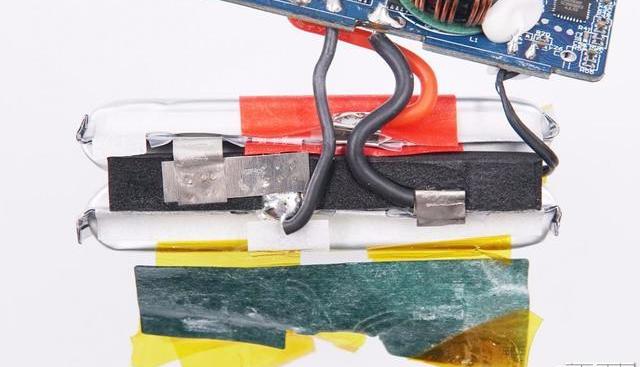

電池采用二串結構，極耳處使用海綿填充，鎳片點焊連接，外部包裹青稞絕緣紙絕緣保護。

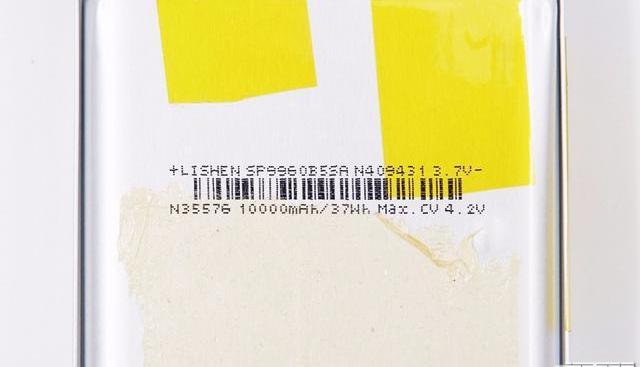

電芯上標有有相關參數信息，LISHEN3.7V電池，10000mAh，37Wh。

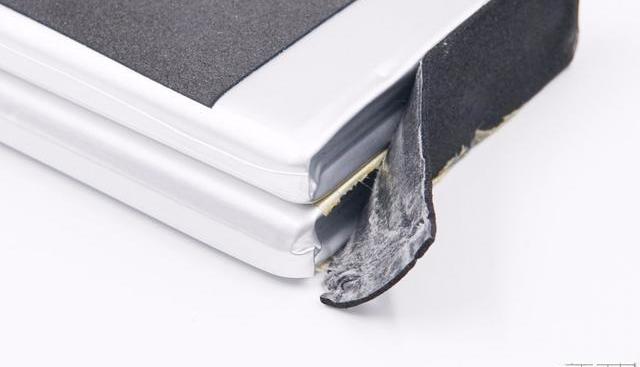

電芯底部貼有泡棉膠保護。

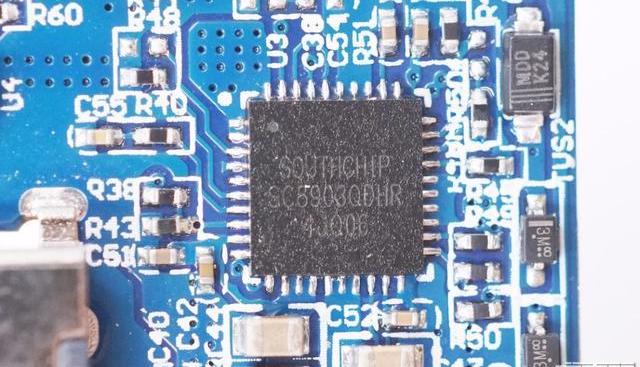

雙USB-A口升降壓輸出采用南芯半導體的同步降壓芯片SC8903。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

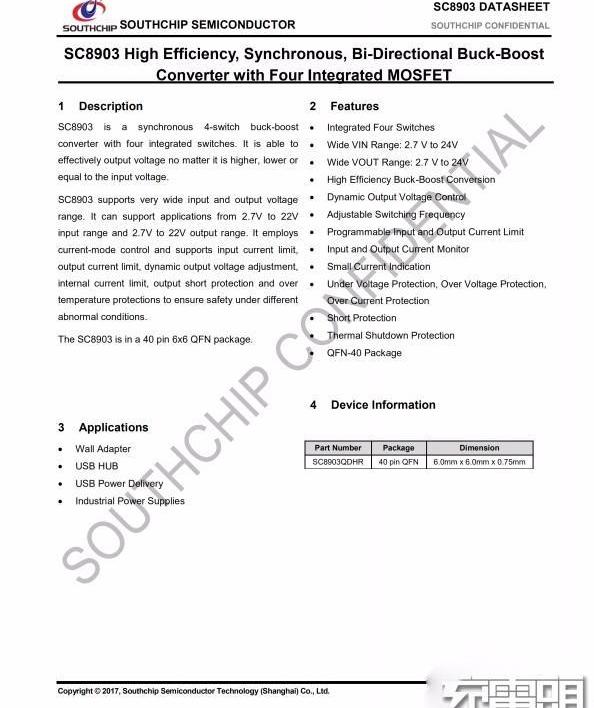

南芯SC8903規格資料。充電頭網了解到，南芯SC8903此前已被AnkerPowerCoreFusionPD超級充MOMAX66WUSBPD充電器等產品采用。

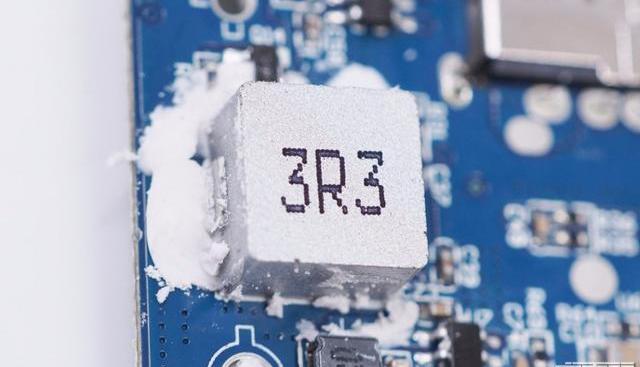

3R3合金電感特寫，用于SC8903升降壓，打膠固定。

USB-A接口協議芯片采用天鈺FP6601Q。FP6601Q是一款快充協議芯片，支持高通QC3.0/2.0與華為FCP，通過監控USBD+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

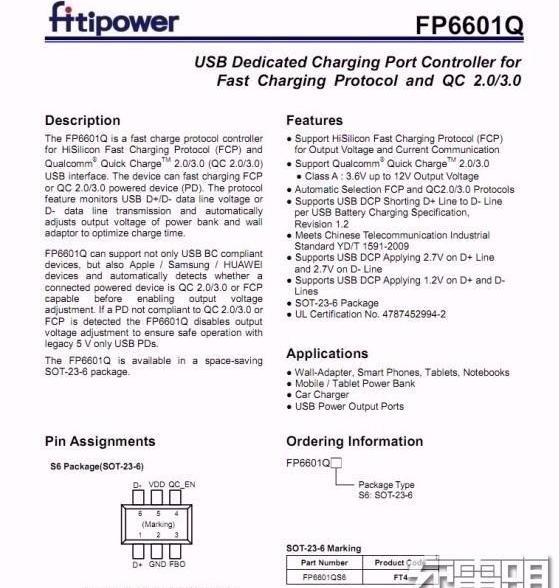

天鈺FP6601Q資料信息。

另一顆天鈺FP6601Q，這里作為另一個USB-A接口協議芯片。

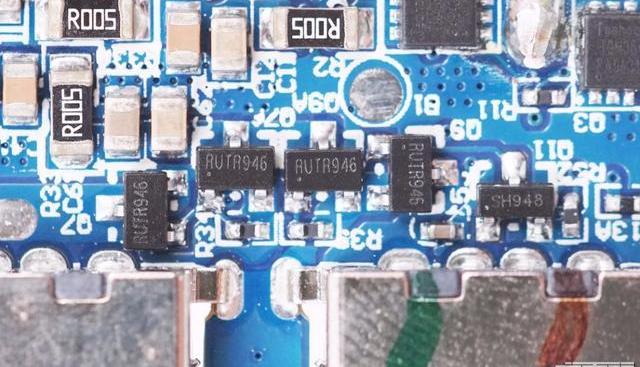

四顆絲印RUTR946MOS管，分別作為兩個USB-A口的輸出VBUS開關。

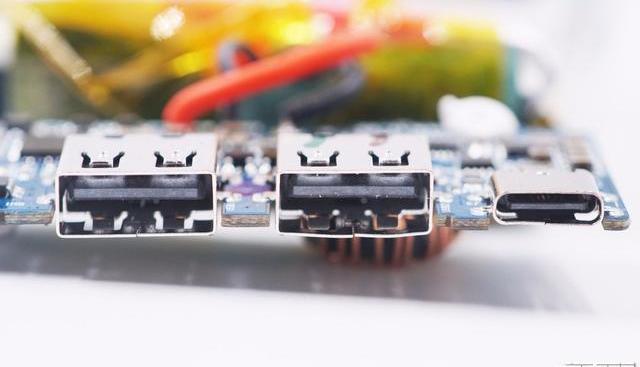

三個USB接口母座沉板過孔焊接。

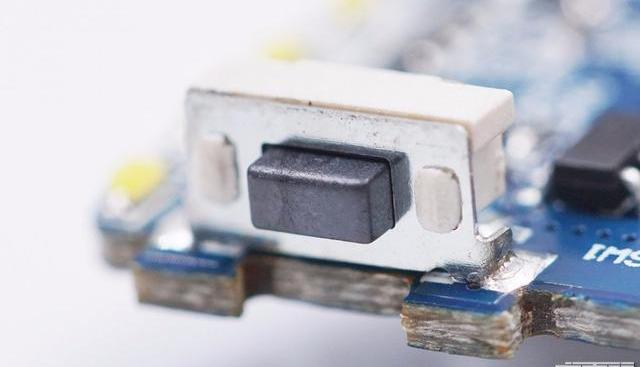

電源鍵貼片焊接。

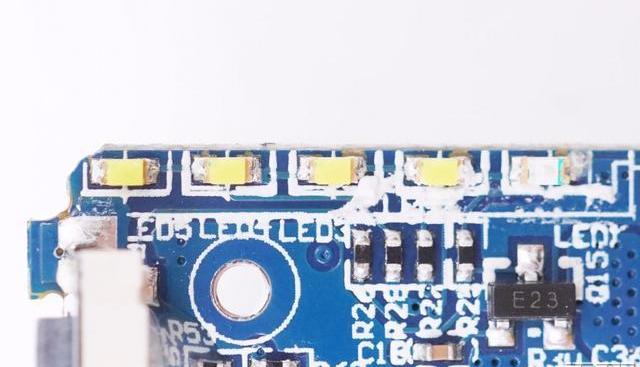

LED指示燈特寫，最右邊白色那顆為快充指示燈。

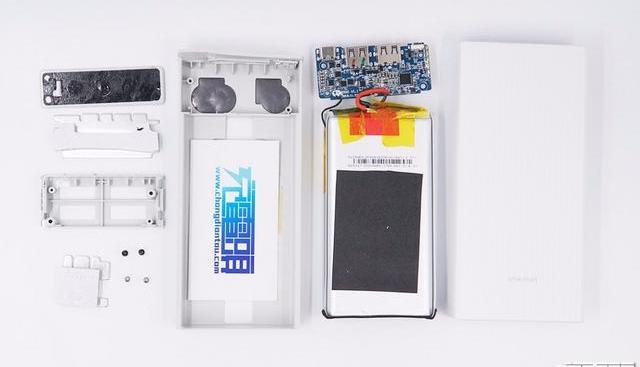

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網通過拆解發現，這款錘子移動電源內部設計成兩路電路進行工作。其中USB-C為一路，采用南芯SC8812A高效雙向升降壓方案搭配南芯SC2001協議芯片實現45WPD雙向快充；另外兩個USB-A口采用南芯SC8903同步降壓芯片搭配天鈺協議IC實現單口最大18W多口功率智能分配。電芯保護電路使用了宏康鋰電保護IC，鈺泰ETA3000進行電池均衡，并配有熱敏電阻進行溫度監測。

移動電源內部設有塑料支撐框架，保護性更好；PCB板正背面均配有導熱墊和金屬散熱片進行導熱，其中一面還額外貼有石墨導熱貼紙，增強散熱效果；板子上的電感打膠加固；電池組極耳處貼有青稞絕緣紙以及絕緣膠帶；產品細節講究，整體做工扎實。

錘子這款45W雙向快充移動電源三個USB接口均支持QC2.0/3.0、AFC、FCP快充協議，C口還支持USBPD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位，最大45WPD快充可以滿足多數手機以及部分輕薄筆記本電腦的充電需求，此外20000mAh容量保證了續航，適合攜帶出遠門。
