SPI:卓源資本投資組合：世平基于靈動微電子的低壓無刷電機應用方案

方案描述

針對低壓無刷電機，大聯大世平集團推出基于靈動股份MM32SPIN560C的無刷電機驅動方案。由于MM32SPIN560C內部集成了一部分驅動電路，所以方案外圍電路比較簡單。該方案適用于多種應用場合，如空氣凈化器、服務器風機、吊扇、落地扇、電動手工具、吸塵器、無人機電調、小型水泵等。

1.1硬件設計說明

1.1.1主控

主控部分，采用的是靈動股份MM32SPIN560C，一款基于高性能ArmCortex-M0為內核的32位微控制器。MM32SPIN560C最高工作頻率可達96MHz，內置高速存儲器，具有豐富的I/O端口和多種外設，包括：

128KBFlash，8KBSRAM

包含12位的ADC，采樣速度高達3Msps

5個通用定時器、2個針對電機控制的PWM高級定時器

1個I2C接口、2個SPI接口和3個UART接口

針對電機應用內置3個運放，3個比較器

內嵌經出廠調校的48MHz高速振蕩器

內置預驅工作電壓7V～48V

5VLDO穩壓器，輸入電壓最高13.5V

Ripple對英國匯款服務提供商GCC Exchange提起訴訟:金色財經報道，Ripple的新加坡子公司Ripple Labs Singapore Pte Ltd對GCC Exchange提起訴訟，GCC Exchange是一家外匯和匯款應用程序背后的實體。根據訴訟，GCC Exchange據稱未能支付這家新加坡公司進行的XRP流動性轉移費用，所涉及的轉賬金額接近1,380萬歐元（約合1,490萬美元） 。Ripple 要求被告支付發票金額和“不斷增長”的滯納金。

據Law360報道，該訴訟于2023年7月提起，但最近才被公開。Ripple 已向英格蘭和威爾士高等法院提起訴訟。[2023/9/6 13:20:13]

提供QFN48封裝

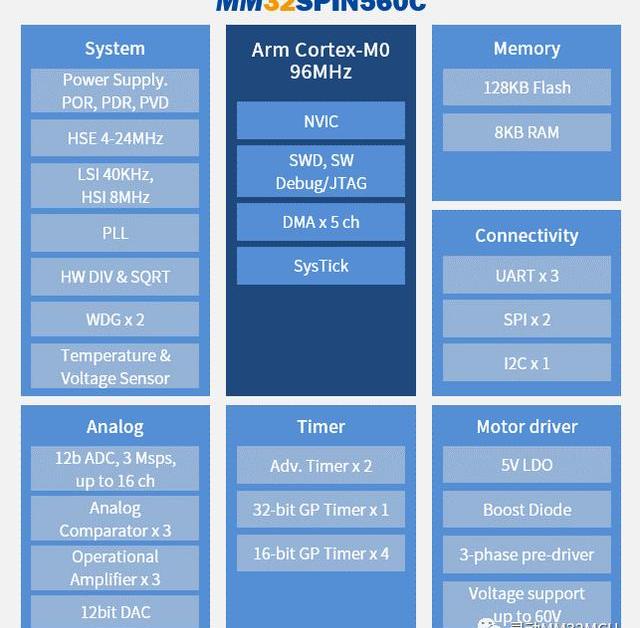

MM32SPIN560C框圖如下圖所示：

1.1.2N-MOSFET

電機驅動部分，采用6顆N-MOS管來做電機的電子換相控制，并選擇Nexperia的PXN012-60QL芯片。PXN012-60QL體積小、功耗低、漏源電壓可達到60V，連續漏電流可達到42A，開關頻率可達到30KHz以上。

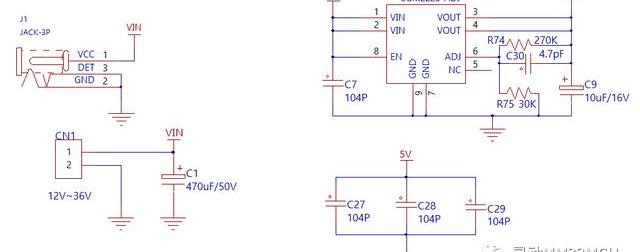

1.1.3電源設計

電源部分，采用了圣邦微LDOSGM2225電源芯片。其特點如下：

警惕推特上虛假的Lido Finance空投宣傳:金色財經報道，據CertiK官方推特發布消息稱，警惕推特上虛假的 Lido Finance空投宣傳。請用戶切勿與相關鏈接互動，該網站會連接到一個已知的網絡釣魚地址。[2023/7/13 10:52:54]

寬電壓輸入Vin：3.6V～36V

輸出電壓可調Vout：1.8V～15V

最大輸出電流Iout：800mA

低噪音、低損耗電壓

封裝小，最小封裝大小為3*3mm

過流/短路保護

過熱保護

工作溫度范圍：-40℃～125℃

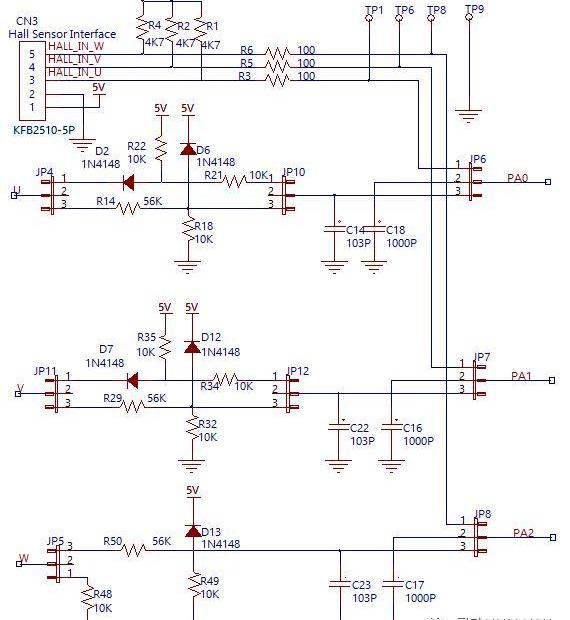

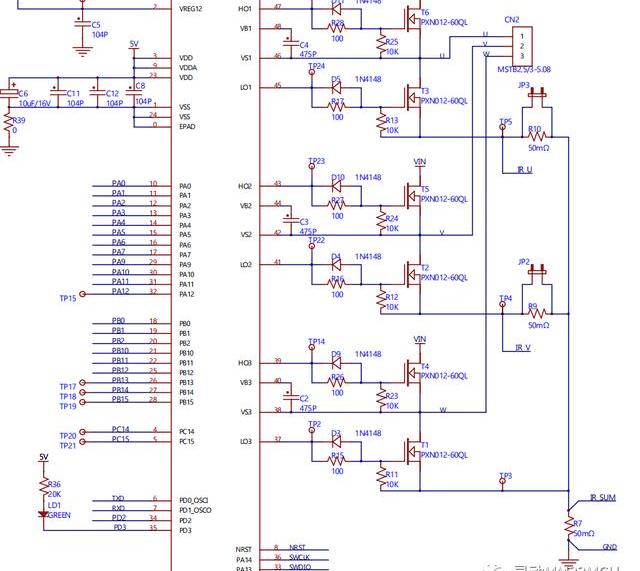

方案原理圖：

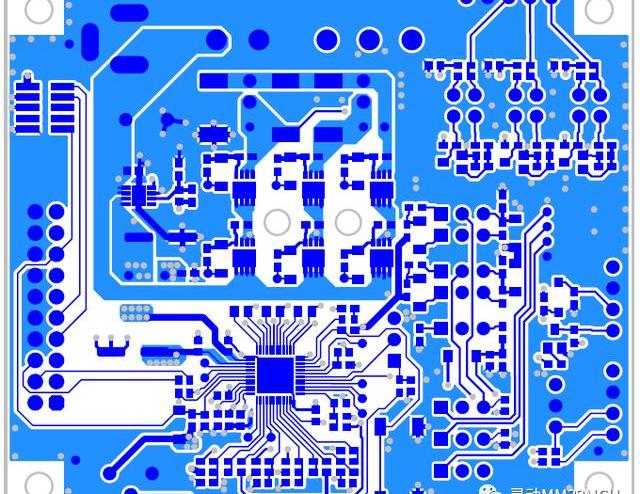

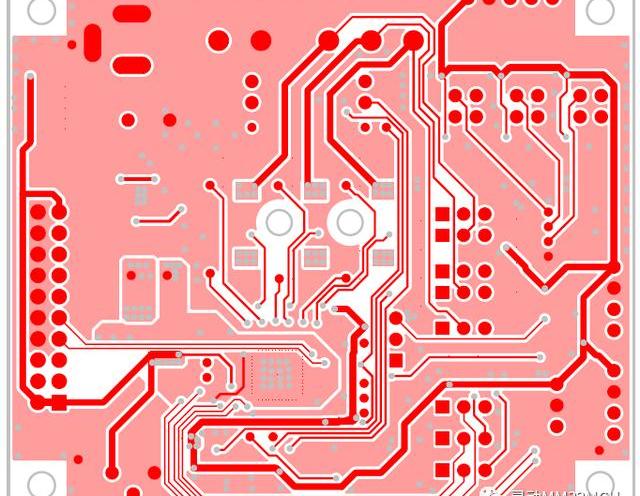

PCBLayout：

Arbitrum DAO社區成員建議在One和Nova上激活對帳戶抽象端點的支持:6月20日消息，Snapshot投票頁面顯示，Arbitrum DAO社區發起“在One和Nova上激活對帳戶抽象端點的支持”的建議提案，目前支持率達99.89%，投票將于6月27日結束。

根據該提案，作為帳戶抽象標準和工具更廣泛發展的一部分，以太坊研究人員提出了一個新的RPC端點eth_sendRawTransactionConditional，Offchain Labs通過開發、測試并將支持Arbitrum定序器端點的必要調整納入Nitro v.2.0.14來為這種新方法做出貢獻，該版本現已在Arbitrum測試網上運行。該AIP建議Arbitrum DAO在One和Nova主網上激活對這個端點的支持。[2023/6/20 21:49:37]

1.2軟件設計說明

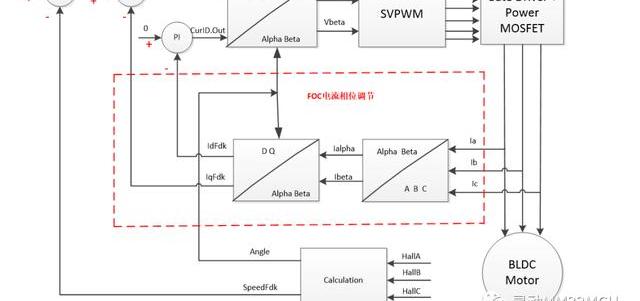

軟件部分，采用的是世平HALLFOC雙電阻采樣的軟件庫架構，通過板載電位器使電機旋轉，如此一來，整個軟件結構清晰易懂。同時，還采用了雙環控制，詳情可見矢量控制框圖，如下所示：

FTX破產管理地址接收數筆從Alameda相關錢包轉入的ARBToken，約合4.2萬美元:金色財經報道，鏈上數據顯示，由 FTX 破產財產控制的錢包已經從與 Alameda Research 相關的錢包中收到了幾筆 Arbitrum (ARB) 空投，該錢包現在擁有 33,125 枚 ARB 代幣，價值約為 42,000 美元。

該錢包還持有價值 1000 萬枚 USDC、近 300 萬美元的 WBTC 和 400 萬美元的 ETH。[2023/3/27 13:29:03]

1.2.1SVM

空間矢量脈寬調制是FOC的基礎，是根據其所在扇區選擇非零矢量與零矢量合成而成。SVM有三種類型：五段式、七段式、混合式。七段式開關次數較多，但諧波較小；五段式開關次數是七段式的一半，但諧波較大，代碼采用的是七段式。SVM的實現流程大致如下：

1

判斷合成矢量所在扇區

2

計算相鄰矢量作用時間

3

計算各橋臂導通時間

4

得到各相PWM占空比

5

更新相應寄存器值

1.2.2CurrentSensing

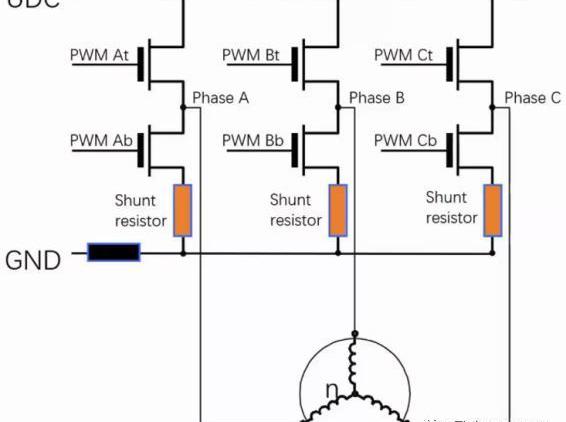

在電流環，選擇雙電阻采樣，通過采樣V和W相的下橋臂電阻上的壓降，再用基爾霍夫電流定律計算第三相的電流。

數據：9月交易平臺交易量升至7330億美元，環比增長16%:10月3日消息，據The Block數據顯示，9月交易平臺交易量升至7330億美元，環比增長16%。

數據顯示，6月交易量為6290億美元，7月為6330億美元，8月為6300億美元。[2022/10/3 18:38:14]

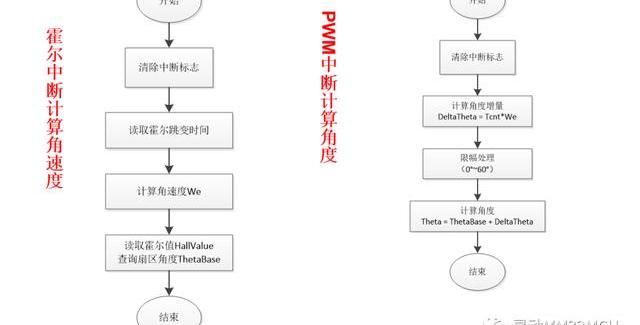

1.2.3HALL角度補償插值

在速度環，軟件采用霍爾傳感器插值補償角度方法，對電機轉子的速度進行估計與控制。

1.2.4軟件架構介紹

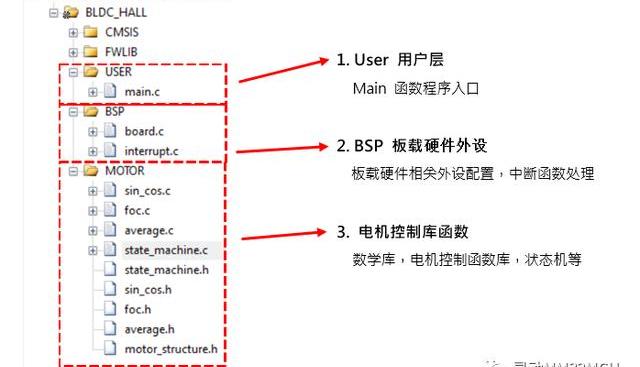

世平提供的FOC軟件結構如下圖所示，這套軟件具有以下特點：

1

時序清晰

僅使用一個常用中斷，減少可能的時序沖突和BUG。

2

便于移植

算法層、驅動層、數學庫完全獨立，軟硬件配置完全剝離，互不干擾。

3

定標統一

統一Q15小數定標。

4

函數模塊化

邏輯清晰的狀態機，簡潔明了的狀態切換。

5

配置方便

主要參數配置意義明確，可視化。

靈動股份官網附有MM32SPIN560C的全套低壓無刷電機套件軟件支持包，詳情請見靈動股份官網鏈接：

https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/motor_dk/mm32spin560c/

2?

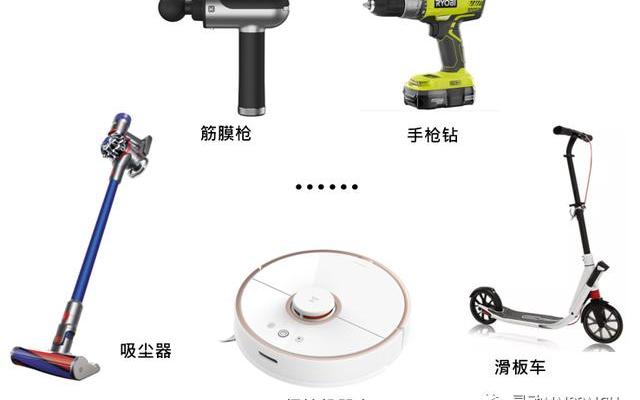

場景應用圖

3?

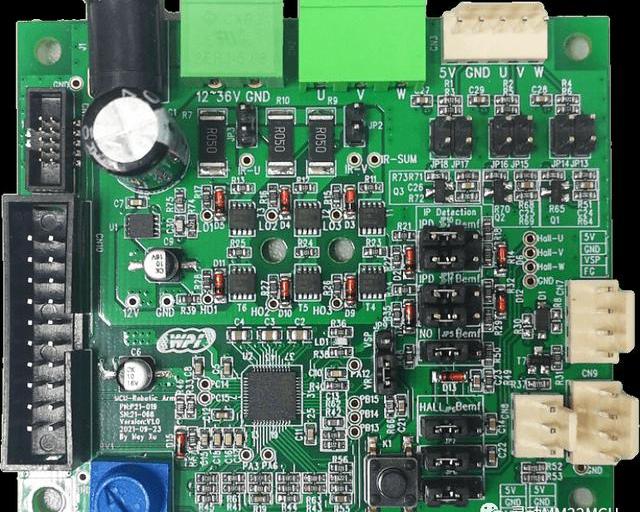

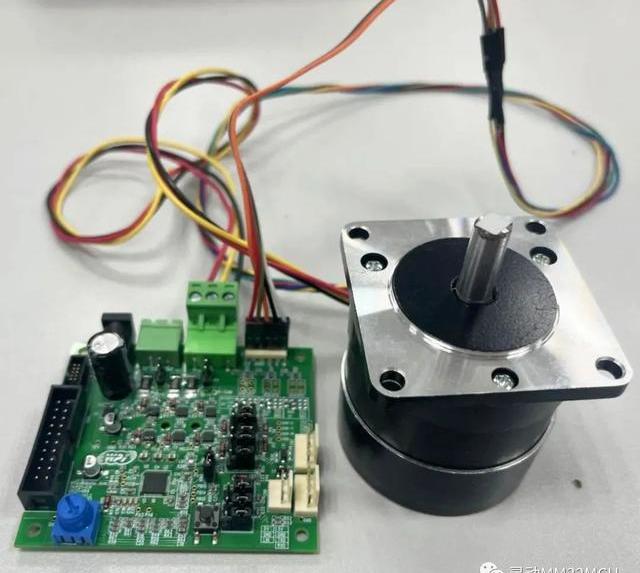

產品實體圖

4?

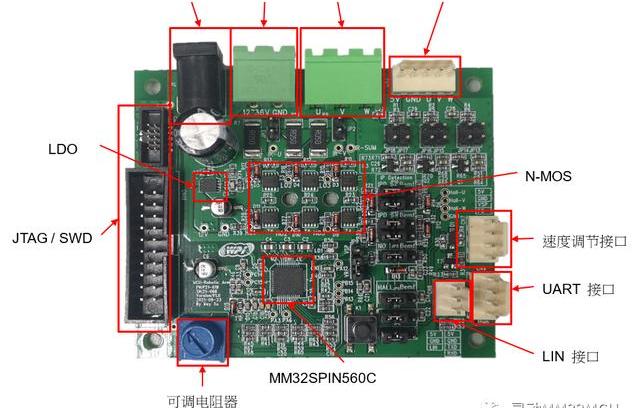

展示板照片

5?

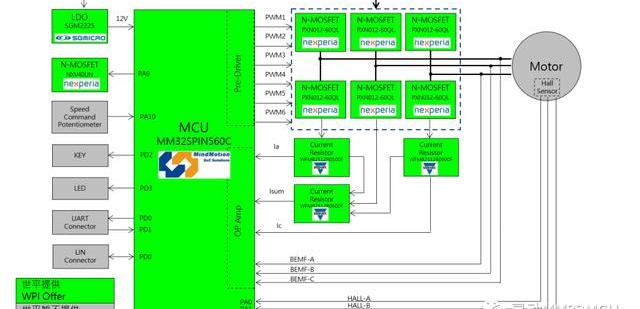

方案方塊圖

6?

核心技術優勢

1

ArmCortex-M032位MCU，主頻高達96MHz，內置預驅、比較器和放大器，整個驅動電路簡單

2

MCU電源使用5V，可由MCU內部LDO轉換

3

支持有傳感器/無傳感器的BLDC/PMSM電機

4

支持1/2ShuntR三相電流采樣

5

可通過跳線選擇不同的電機回授方式，比如：HALL、BEMF、IPD等

6

支持DCBus電壓,總電流量測

7

使用MCU內建比較器作為過電流保護

8

ADC采樣速率高達3Mbps

9

支持單電阻PWM移相，降低單電阻算法復雜程度

7?

方案規格

1

MCU：ArmCortex-M032-bit內核，主頻高達96MHz

2

MCU電源使用5V，可由MCU內部LDO轉換

3

支持UART通訊&LIN通訊

4

支持2種電源輸入接口：DC-Jack和接線端子

5

使用60V/40AN-MOS管*6

6

支持2種SWD調試接口

7

支持2種調速接口：電位器和外接電壓

8

具備LED指示燈&按鍵

9

開發板尺寸:65*75mm
